凈化工程技術方案

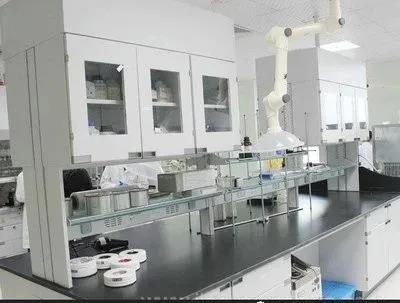

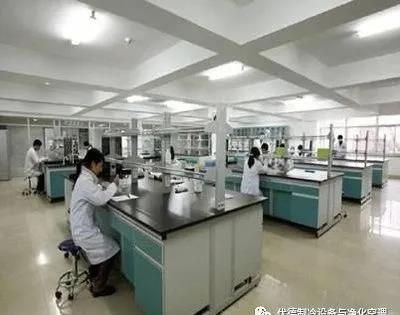

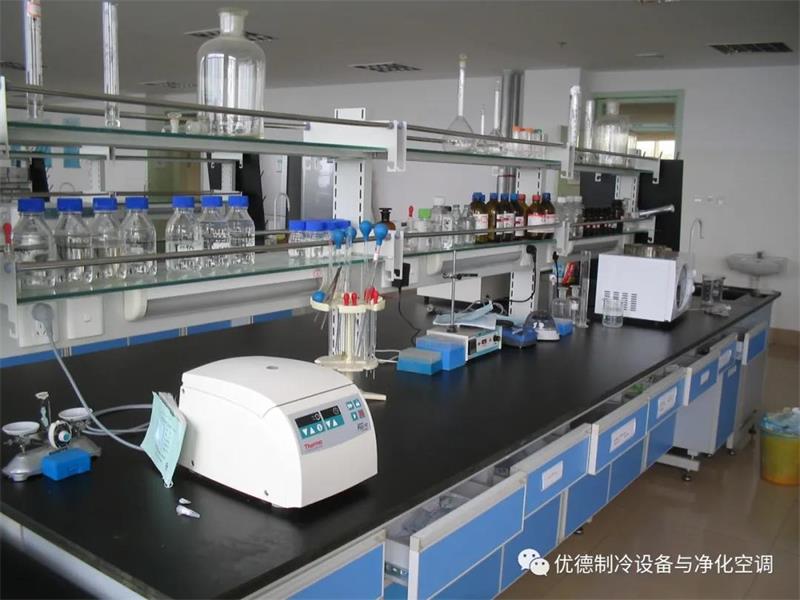

一般實驗室包括：常規實驗室、凈化實驗室、辦公室三部分。

其中裝飾裝修應該主要指常規實驗室的墻壁、地面等、也即辦公區域的裝飾裝修；

空調凈化是指的是有凈化要求的實驗室區域做的凈化施工，一般菌檢室、純化室等都是要求凈化萬級的；

實驗室裝備指的是常規實驗室和凈化實驗室的操作臺、水池、柜子等；

監控是指代有攝像頭布置的施工；門禁指的是有特殊需求的門的施工，如其中有的門是一定的人才能進入（如凈化區域只授權一定的人才能進入、財務室只授權財務的人進入、大門需要記錄員工的進出情況和出勤情況；

強弱電指的是：一般的照明、設備用電施工為強電施工；而監控、門禁、電話等都叫弱電施工。

實驗室凈化工程，無菌實驗室工程，實驗室通風系統工程是企業針對一些要求相對較高，實驗樣品對環境相對敏感，或者是空氣質量過差會污染實驗樣品，如生物制品、微生物研究、腦細胞實驗室、干細胞實驗室、血細胞實驗室、動物實驗室、生物安全實驗室、病毒研究實驗室等場合，就會須要求對實驗室或者實驗室某些區域進行空氣凈化工程系統處理。以使實驗室的礎設施達到符合實驗要求的標準，實驗才得以安全進行。

實驗室凈化工程是除了對實驗樣品的安全起到保護的作用之外，也是為實驗成功與實驗人員的安全保駕護航的重大措施之一。實驗室凈化工程是將實驗室某一區域開辟出來，專門用于建造有空氣潔凈等級的、實驗環境要求相對較高的實驗室或者無菌室。實驗室凈化工程系統與傳統的潔凈室系統其實是大同小異的，只不過實驗室對潔凈室內的壓力、微生物控制及溫濕度控制相對較工業潔凈室要嚴格。常見的實驗室凈化工程裝修材料有夾心彩鋼板、鋼化玻璃、防火板等，潔凈實驗室須按照《潔凈室施工與驗收標準》采用可以較好的密封并且不產塵的材料進行隔斷、吊頂裝修，潔凈實驗室通風系統一般采用組合式空調機組，其送風系統與各業潔凈室工程不同的地方是，不是所有實驗室都可以設置回風系統的，這需要根據用戶實驗室的用途以及實驗產品而定。類似于生物安全類實驗室就不可以做回風系統，或者說要以全排式潔凈室的做法來施工。

實驗室凈化工程等級設計也很關鍵，一般的無菌室實驗室潔凈度等級都是萬級，一般普通實驗室則大范圍十萬級~萬級的布局設計。生物安全實驗室、陽性對照實驗室以及微生物培養實驗室則需按照靜態百級的潔凈室標準進行設計、施工。

百級層流罩介紹：

1 百級層流罩是一種可提供局部高潔凈環境的空氣凈化設備。它主要由箱體、風機、初效空氣過濾器、阻尼層、燈具等組成，外殼噴塑。該產品既可懸掛，又可地面支撐，結構緊湊，使用方便。

2 百級層流罩可以單個使用，也可多個連接組成帶狀潔凈區域。層流罩是將空氣以一定地風速通過過濾器后，形成均流層，使?jié)崈艨諝獬蚀怪眴蜗蛄鳎瑥亩ＷC了工作區內達到工藝要求的潔凈度。

3 百級層流罩有風機內裝和風機外接兩種，安裝方式有懸掛式和落地支架式兩種層流罩是將空氣經風機以一定的風壓通過空氣過濾器后，由阻尼層均壓，是潔凈空氣呈垂直層流型氣流送入工作區，從而保證了工作區達到工藝所需的高潔凈度。層流罩與潔凈室相比，具有投資省，見效快，對廠房土建要求低，安裝方便，省電等優點，目前廣泛用于機械、電子、制藥、食品、精細化工等部門結構比FFU復雜，為局部?jī)艋O(shè)備，使用環境條件要求比較低，用于提供局部比較高的潔凈度，適合改造工程，及整體要求不是很高，只是滿足局部要求的工程。可單獨使用，亦可大面積并聯使用

4.百級層流罩是將空氣以一定地風速通過過濾器后，形成均流層，使?jié)崈艨諝獬蚀怪眴蜗蛄?，從而保證了工作區內達到工藝要求的潔凈度。

百級層流罩應用：

藥品生產廠房潔凈車間內,經常會有局部百級區,或要求某一個房間或幾個房間為百級,或要求某個房間內部分區域?yàn)榘偌?jí),這些百級區面積一般都不大,從幾十平方米到幾平方米甚至零點幾平方米不等,通常為一個潔凈區內工流水線的一部分,但它們?cè)跐崈魪S房中都有著非常重要的作用。它們往往是該車間工藝流程的核心部位,比如無菌藥品的灌封、分裝、壓塞、生物制品的灌封、凍干、加塞等部位,百級區能否正常運行,直接影響到產品質量。下面結合藥品生產廠房潔凈車間的特點,介紹幾種百級區的作法。

根據《藥品生產質量管理規范》(GMP)(1998年修訂)要求,目前,藥品生產廠房根據生產品種不同,潔凈區一般分為三十萬級、十萬級、萬級和百級四個潔凈級別,百級區為高潔凈度級別。百級區一般位于車間的內區,周圍有萬級區或十萬級區,百級區為車間流水線一部分,整個流水線還包括萬級區或十萬級區。百級區一般層高較低(≤2.8ｍ),環境封閉,對噪聲要求較高(《潔凈廠房設計規范》要求≤65dB(Ａ))。百級區吊頂周圍風管較多,用于百級區處理送風的空間比較緊張。

空氣過濾器的工作原理和作用，一開始空氣過濾器的原型是人們?yōu)楸Ｗo(hù)呼吸而使用的呼吸保護器具。據記載,早在一世紀的羅馬,人們?cè)谔峒兯y的時候就用粗麻制成的面具進行保護。在此之后的漫長時間里,空氣過濾器也取得了進展,但其主要是作為呼吸空氣冷卻器，應用于一些危險的行業,如有害化學品的生產。1827年布朗發現了微小粒子的運動規律,人們對空氣過濾的機理有了進一步的認識。以下是關于空氣過濾器的工作原理和作用的主要內容！

1.空氣過濾器的工作原理

 清除壓縮空氣中的水分及雜質進入過濾器的空氣經過旋轉式流動使水份雜質沉集在過濾器的下方,當?shù)礁咚豁毎雅潘鞯姆潘蜷_(kāi),使水排出.從氣源出來的壓縮空氣中含有過量的水份和油滴，同時還有固體雜質，如鐵銹、沙粒、管道密封劑等，這些會損壞活塞密封環，堵塞元器件上的小排氣孔，縮短元器件的使用壽命或使之失效。

2.空氣過濾器的作用

將壓縮空氣中的液態水、液態油滴分離出來，并濾去空氣中的灰塵和固體雜質，但不能除去氣態的水和油，若需要除去希望能除去這些部份，則空氣過濾器的過濾設計部份需特別注意，一般大家都以為是增加過濾器濾心的精度就可以過濾效果好，其實不然，這么做不僅增加耗材成本，而且降低了空氣過濾器的流量，從而影響后段使用，反而需要因?yàn)橐黾恿髁慷岣吡斯軓剑苍黾恿撕蠖喂苈烦杀尽?/p>
