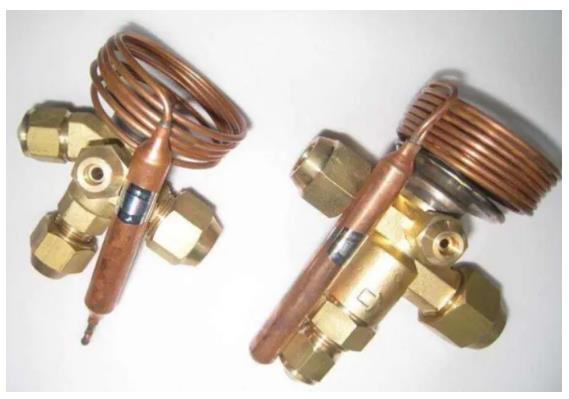

熱力膨脹閥是制冷裝置中的四大部件之一，在系統中起到節流降壓作用，也叫節流閥。在冷柜、冷庫系統中，常用膨脹閥作為節流元件。
在制冷系統中，膨脹閥負責把高壓的制冷劑液體降低壓力后進入蒸發器，也就是從冷凝壓力降到蒸發壓力。根據飽和壓力與飽和溫度的對應原理，制冷劑的溫度也同時降低。膨脹閥同時還起到控制制冷劑流量的作用。系統中熱力膨脹閥的好壞會直接影響整個系統的運行性能，所以，正確地選擇熱力膨脹閥將使蒸發器充分利用，使蒸發器始終和熱負荷匹配，對制冷系統的運行壽命、制冷效果、運行成本具有重要的意義。
熱力膨脹閥的選型與系統不匹配時，會使系統的制冷劑流量時多時少，導致制冷量時大時小。如果制冷量過小，會使蒸發器供液不足，產生過大熱度，對系統性能會造成不利的影響；當制冷量過大時，會引起震蕩，間歇性的使蒸發器供液過量，導致壓縮機的吸氣壓力出現劇烈波動，甚至造成液態制冷劑進入壓縮機，引起壓縮機液擊（濕沖程）現象。
選擇熱力膨脹閥時，需考慮制冷劑類型、蒸發溫度、冷凝溫度、蒸發負荷等因素。一般通過以下的步驟進行選型。
1、計算閥的壓力降。
首先，計算冷凝壓力減去蒸發壓力所得的差值，再從這一差值減去所有其他壓力損失，得出閥的凈壓力降。同時，還應考慮下列所有可能的壓力降來源：
a.流過包括冷凝器和蒸發器在內的制冷劑管路時的摩擦損失；
b.流過電磁閥和過濾干燥器之類的液管配件時的壓力降；
c.液管垂直提升（下降）所導致的靜壓力降（升）值；
d. 若采用分配器的話，還要考慮流過制冷劑分配器時的壓力降；
2、確定進入閥的制冷劑的溫度。
3、從各系列閥的制冷量參照表選擇閥。根據設計蒸發溫度和閥的壓力降來選擇閥，如有可能，閥的制冷量應等于或略大于系統的設計額定值。對于多個蒸發器的系統，則應根據每個蒸發器的制冷量來選擇每只閥。
4、確定是否需要外平衡管。通過閥出口和溫包所在的部位之間的壓力降，確定是否需要外平衡管。
5、選擇閥體。根據所要求的連接形式選擇閥體形式。
膨脹閥與蒸發器的連接方式：
熱力膨脹閥須安裝在位于蒸發器之前的液體管路，位置應靠近蒸發器，閥體應垂直放置，不可傾斜，更不可顛倒安裝。膨脹閥的感溫包應固定在盡可能靠近蒸發器的吸氣管路上，且須安裝在任何U型回油彎之前。感溫包在吸氣管上的安裝位置：溫包安裝在水平吸氣管上的方位應是時鐘12點到4點間的位置。當水平回氣管直徑小于22mm，溫包宜安裝在回氣管的上端，即吸氣管的“12點到2點位置”。當水平回氣管直徑大于22mm，感溫包要安裝在回氣管軸線以下大約30度角度，即吸氣管的“3點到4 點鐘”位置。
熱力膨脹閥是通過感溫包感知蒸發器出口處的溫度，將此訊號轉換成感溫包內蒸氣的壓力，進而控制膨脹閥閥針的開度，達到反饋調節之目的。所以感溫包應緊貼吸氣管管壁，同時為了防止膨脹閥的感溫包受外界溫度影響，感溫包固定后需要用不吸水絕熱材料與外界進行保溫隔絕。
系統運行時，一般可通過觀察閥體外部的結霜情況來判斷熱力膨脹閥的調節大小是否適當：
A、若膨脹閥體全部結霜，表明流量過小，應適當調大；若調大了后，結霜形狀依然沒有變化，則可能是膨脹閥節流孔被部分堵塞，應進行清洗；
C、若膨脹閥體只有出口側結霜，表明流量過大，應調??；
D、若膨脹閥體內出口側及下部呈45℃斜狀結霜，入口側不結霜，表明調節準確合適；
E、若膨脹閥體只有入口側結霜，表明閥體入口處過濾網部分被堵塞，應進行清洗；
F、若膨脹閥體完全無霜，表明無流量，可能是系統制冷劑泄漏或管路中截止閥沒打開，或膨脹閥的感溫探頭毛細管漏氣或膨脹閥的節流孔被堵塞，或閥體入口處過濾網被堵塞應清洗。
4、通過壓縮機吸氣管處的結霜情況來判斷調節大小是否恰當。
A、若白霜結到吸氣截止閥處，表明流量過大，應調小；
B、若白霜結不到吸氣管，表明流量過小，應調大。
另外，還可以通過低壓側壓力值的大小來判斷調節大小是否恰當。
熱力膨脹閥不像電子膨脹閥反應速度快，故調節時需要緩慢操作，慢慢調節。進行調節時先將熱力膨脹閥下方的閥帽擰下，順時針旋轉閥桿，會使閥體的針孔開啟度關小，即供液流量減少；逆時針旋轉閥桿，則針孔會開大，即供液流量加大。由于實際工作中的熱力膨脹閥的感溫存在著一定的滯后，需要等運行基本穩定后（一般需15～30分鐘的時間）才能進行再次調整。在制冷系統運行時，看到壓縮機吸氣閥處一會兒有霜，一會兒融霜，則表明膨脹閥在正常起作用。
